Двоение — это не один дефект, а несколько визуально похожих проблем. Направление смещения и условия его появления позволяют быстро отделить настройки от механики.
Двоение мелкого текста, тонких линий и контуров — один из самых заметных дефектов широкоформатной печати. Особенно хорошо оно проявляется на шрифтах небольшого размера, штрихкодах, технической графике и изображениях с резкими границами.
Оператор часто начинает менять профиль, разрешение или количество проходов. Однако причина может находиться совсем в другом месте: в калибровке двунаправленной печати, подаче материала, энкодере, механике каретки или состоянии печатающих головок.
Поэтому первый вопрос должен звучать не так: «Как убрать двоение?». А так: «В каком направлении смещается изображение и при каких режимах появляется дефект?» Именно это помогает понять, что перед нами — ошибка настроек или механическая неисправность.

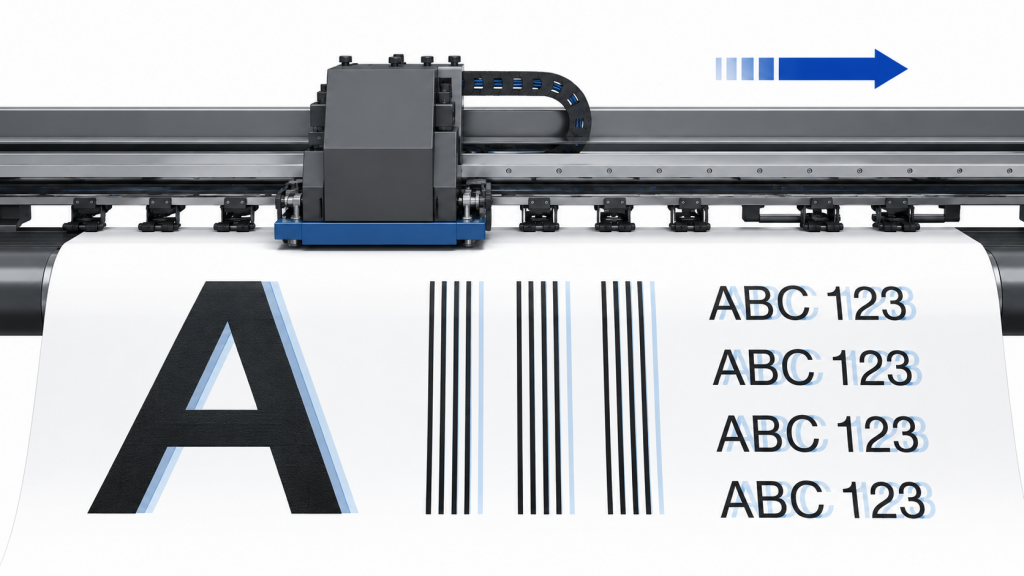

Как выглядит двоение изображения? На отпечатке могут появляться:
- повторный контур рядом с основным изображением;
- тень вокруг букв и тонких линий;
- несовпадение цветов;
- размытые края;
- смещение изображения при двунаправленной печати;
- повторяющиеся контуры по ходу движения каретки или материала.

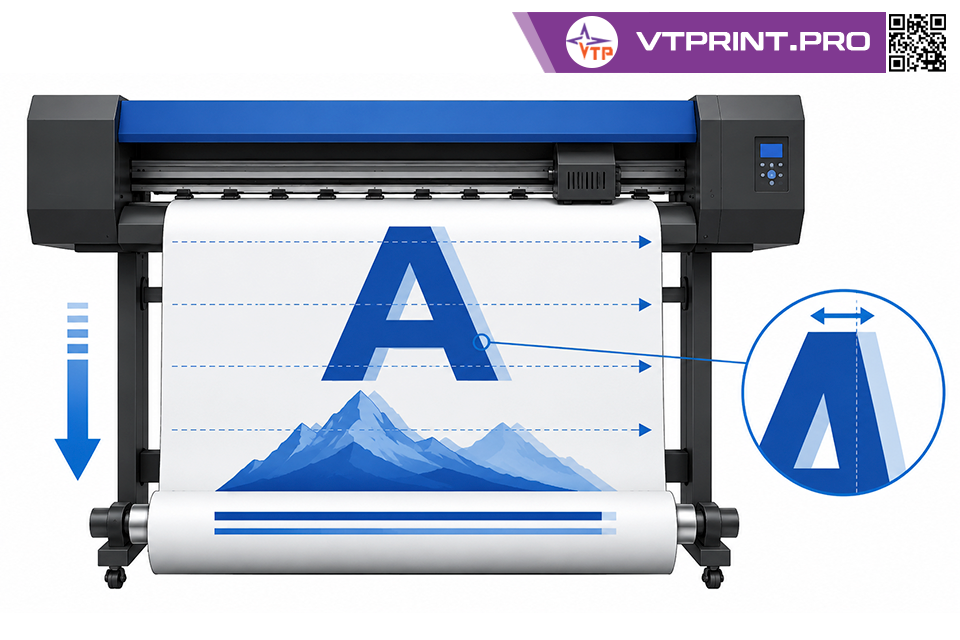

Важно определить, в каком направлении располагается второй контур:
- по движению каретки;
- по направлению подачи материала;
- только в одном цвете;
- одинаково во всех цветах;
- постоянно или периодически.
От этого напрямую зависит последовательность диагностики.
Если двоение идёт по движению каретки, то чаще всего проблема связана с позиционированием капли при проходе каретки слева направо и справа налево.
1. Неправильная калибровка двунаправленной печати
При двунаправленном режиме печатающая головка наносит чернила в обе стороны движения каретки. Если момент выброса капли откалиброван неправильно, проходы не совпадают, и изображение приобретает второй контур.
Характерные признаки:
- в однонаправленном режиме дефект уменьшается или исчезает;
- мелкий текст выглядит размытым;
- вертикальные линии становятся двойными;
- двоение одинаково повторяется по всей ширине материала.
Что проверить:
- Bi-Directional Adjustment;
- Head Alignment;
- калибровку для конкретной высоты каретки;
- соответствие режима печати выбранному материалу.
Если при переходе в однонаправленный режим изображение становится чётким, в первую очередь следует проверить именно двунаправленную калибровку.
2. Неправильная высота печатающей головки
Чем больше расстояние между головкой и материалом, тем дольше капля летит до поверхности. При высокой скорости каретки это вызывает смещение точки нанесения.
Особенно заметно двоение:
- при поднятой каретке;
- на тонких линиях;
- в скоростных режимах;
- при двунаправленной печати.
Высоту каретки необходимо выбирать по реальной толщине материала. Не следует использовать увеличенный зазор без необходимости: он снижает риск касания материала, но одновременно ухудшает точность позиционирования капли.
3. Загрязнённая энкодерная лента
Энкодер помогает принтеру определять положение каретки. Загрязнение чернильным туманом, пылью или смазкой может привести к ошибкам позиционирования. Признаки:
- дефект может быть непостоянным;
- двоение сильнее проявляется на определённых участках;
- возможны рывки каретки;
- после калибровки результат быстро ухудшается;
- положение второго контура может меняться.
Энкодерную ленту нельзя очищать агрессивными средствами или грубой тканью. Неправильная чистка способна повредить разметку, после чего потребуется замена детали.
4. Люфт каретки или износ механики
Если каретка имеет люфт, фактическое положение печатающей головки начинает отличаться от расчётного. Возможные причины:
- износ подшипников или втулок;
- ослабление ремня;
- износ шкива;
- люфт крепления головки;
- загрязнение направляющей;
- неравномерное движение каретки.
В отличие от ошибки калибровки, механическое двоение часто:
- меняется при разной скорости;
- проявляется сильнее на отдельных участках;
- сопровождается шумом или вибрацией;
- не устраняется обычной настройкой Bi-Directional.
В такой ситуации бесконечная перекалибровка не решит проблему. Необходима проверка механики. Если двоение идёт по направлению подачи материала и когда повторный контур появляется вдоль движения рулона, причина чаще связана с подачей материала.
5. Неправильная калибровка шага подачи
Если материал между проходами перемещается на неправильное расстояние, соседние проходы перекрываются или расходятся. Это может выглядеть как:
- горизонтальное двоение;
- светлые или тёмные полосы;
- повторение части изображения;
- нарушение геометрии мелких элементов.
Что проверить:
- Media Feed Adjustment;
- Step Calibration;
- настройки подачи для конкретного материала;
- фактическую длину контрольного отпечатка.
Калибровку желательно выполнять на том материале и в том режиме, которые будут использоваться в работе. Настройка на бумаге не всегда корректно переносится на плёнку, баннер или текстиль.
6. Проскальзывание материала
Даже правильная программная калибровка не поможет, если материал физически перемещается нестабильно. Причины:
- неправильное давление прижимных роликов;
- недостаточный или чрезмерный вакуум;
- тяжёлый рулон;
- неправильная работа системы подмотки;
- загрязнённые ролики;
- перекос материала;
- растяжение эластичного носителя.
Характерный признак — дефект может усиливаться по мере продвижения рулона или отличаться в начале и конце задания.
7. Нестабильная работа подмотки и размотки
Если подмотка тянет материал слишком сильно, а размотка создаёт неравномерное сопротивление, материал может смещаться рывками. Особенно чувствительны:
- тонкие плёнки;
- мягкие баннерные материалы;
- текстиль;
- материалы с нестабильной геометрией.
В этом случае необходимо проверять не только принтер, но и всю систему подачи рулона.
Если двоится только один цвет, общий контур изображения остаётся чётким, а смещается только один цвет, вероятнее всего, проблема связана не с кареткой в целом, а с отдельным печатающим каналом или головкой.
8. Неправильное совмещение печатающих головок
В многоголовочных конфигурациях каждая головка должна быть точно совмещена с остальными. Проверяются:
- горизонтальное совмещение;
- вертикальное совмещение;
- межголовочное выравнивание;
- совмещение разных цветовых каналов;
- калибровка головок, установленных в шахматном порядке.
Если один цвет имеет стабильное смещение по всему изображению, необходимо начинать с теста совмещения головок.
9. Нестабильные дюзы
Иногда дефект, похожий на двоение, возникает из-за отклонённой струи. Дюза формально печатает, но капля летит не вертикально, а под углом. Причины:
- загрязнение поверхности головки;
- подсохшие чернила;
- механическое повреждение;
- старые или несовместимые чернила;
- неправильная чистка;
- повреждение сопловой пластины.
На тесте дюз такие каналы могут выглядеть не как пропуски, а как искривлённые или смещённые линии. Если двоение появляется только на отдельных материалах. В этом случае аппарат может быть технически исправен.
10. Материал меняет геометрию
Под воздействием температуры материал способен:
- расширяться;
- сжиматься;
- деформироваться;
- подниматься над столом;
- становиться волнистым.
Из-за этого изменяется расстояние до головки и стабильность подачи. Следует проверить:
- температуру переднего, среднего и заднего нагрева;
- вакуум;
- равномерность прижима;
- условия хранения материала;
- акклиматизацию рулона;
- соответствие профиля конкретному носителю.
11. Статическое электричество
Статика влияет на траекторию капли и притягивает пыль к материалу. На некоторых плёнках это приводит к нечётким краям и эффекту второго контура. Проблема особенно заметна:
- при низкой влажности;
- зимой;
- на синтетических материалах;
- при высокой скорости печати.
Для решения могут потребоваться заземление, контроль влажности и антистатическое оборудование.
Может ли причиной быть профиль? Да, но профиль сам по себе реже создаёт настоящее геометрическое двоение. Однако неправильные настройки RIP могут сделать дефект заметнее:
- слишком высокая скорость каретки;
- неподходящее количество проходов;
- неверный Interlace;
- высокая чернильная нагрузка;
- режим печати, не соответствующий высоте головки;
- неправильное разрешение;
- ошибочно выбранная конфигурация принтера.
Если один и тот же файл в другом режиме печатается правильно, следует проверить настройки задания и профиль.
Как отличить настройки от механики?!
Скорее всего, проблема в настройках, если:
- дефект появился после смены профиля или режима;
- в однонаправленной печати двоение исчезает;
- результат одинаков по всей ширине;
- после корректной калибровки изображение становится чётким;
- проблема возникает только на одном материале;
- механических шумов и рывков нет.
Скорее всего, проблема в механике, если:
- калибровка не даёт устойчивого результата;
- двоение меняется в разных частях отпечатка;
- каретка движется с рывками или шумом;
- дефект усиливается с ростом скорости;
- результаты отличаются от запуска к запуску;
- присутствует люфт;
- изображение периодически смещается без изменения настроек.
Что оператор может проверить самостоятельно. Диагностику лучше проводить от простого к сложному.
- Напечатать тест дюз.
- Определить направление двоения.
- Проверить, смещаются все цвета или только один.
- Сравнить однонаправленную и двунаправленную печать.
- Выполнить Bi-Directional и Head Alignment.
- Проверить высоту каретки.
- Оценить ровность материала и работу вакуума.
- Выполнить калибровку подачи.
- Проверить, возникает ли дефект на другом материале.
- Если результат нестабилен — остановить эксперименты и обратиться в сервис.
Самая распространённая ошибка: при двоении операторы нередко пытаются компенсировать механическую проблему программной калибровкой. Сегодня аппарат настраивается. Завтра дефект возвращается. Оператор снова меняет значения, постепенно уходя всё дальше от корректных параметров. В результате к механической неисправности добавляются неправильные настройки.
Поэтому важно помнить: калибровка исправляет систематическое смещение. Она не устраняет люфт, рывки каретки, повреждённый энкодер или нестабильную подачу материала.
Что будет, если продолжать печатать? Двоение редко приводит к мгновенной остановке оборудования, поэтому проблему часто откладывают. Но последствия накапливаются:
- растёт количество брака;
- увеличиваются перепечатки;
- оператор тратит время на постоянные корректировки;
- снижается скорость работы;
- теряются заказы с мелким текстом и высокой детализацией;
- клиент замечает снижение качества раньше владельца оборудования.
В итоге небольшая неисправность начинает напрямую влиять на прибыль производства.
Вывод: двоение изображения может быть вызвано как неправильными настройками, так и механикой принтера. Главная задача — определить:
- направление смещения;
- зависимость от режима печати;
- количество затронутых цветов;
- стабильность проявления дефекта;
- влияние материала и скорости.
Если двоение исчезает после калибровки и не возвращается, причина, скорее всего, находилась в настройках.
Если параметры постоянно приходится корректировать, а результат остаётся нестабильным, необходимо проверять механику, энкодер, подачу материала и состояние печатающих головок.
Правильная диагностика начинается не с замены деталей и не с бесконечных калибровок. Она начинается с внимательного анализа самого дефекта.
