Как устроен фотобарабан лазерного принтера?

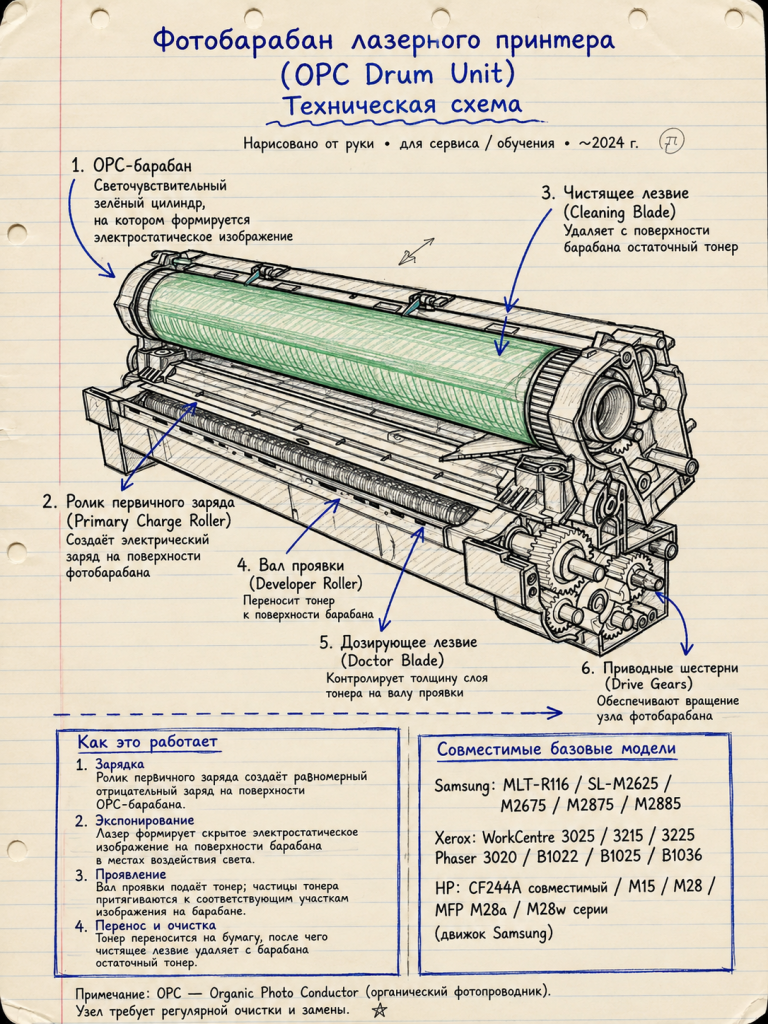

Техническая схема:

  1. OPC-барабан. Светочувствительный зелёный цилиндр. На его поверхности формируется электростатическое изображение.
  2. Ролик первичного заряда (Primary Charge Roller). Создаёт электрический заряд на поверхности фотобарабана.
  3. Чистящее лезвие / ракель (Cleaning Blade). Удаляет с поверхности барабана остаточный тонер.
  4. Вал проявки (Developer Roller). Переносит тонер к поверхности фотобарабана.
  5. Дозирующее лезвие (Doctor Blade). Контролирует толщину слоя тонера на валу проявки.
  6. Приводные шестерни (Drive Gears). Обеспечивают вращение узла фотобарабана.

Фотобарабан

Как это работает

  1. Зарядка. Ролик первичного заряда создаёт равномерный отрицательный заряд на поверхности OPC-барабана.
  2. Экспонирование. Лазер формирует на поверхности барабана скрытое электростатическое изображение в местах воздействия света.
  3. Проявление. Вал проявки подаёт тонер. Частицы тонера притягиваются к соответствующим участкам изображения на барабане.
  4. Перенос и очистка. Тонер переносится на бумагу, после чего чистящее лезвие удаляет с барабана остаточный тонер.

Примечание: OPC — Organic Photo Conductor, органический фотопроводник. Узел требует периодической очистки и замены.

Совместимые базовые модели — как указано на исходной картинке

Samsung: MLT-R116 / SL-M2625 / M2675 / M2875 / M2885
Xerox: WorkCentre 3025 / 3215 / 3225; Phaser 3020 / B1022 / B1025 / B1036
HP: CF244A compatible / M15 / M28 / MFP M28 / M28w series (Samsung engine)
