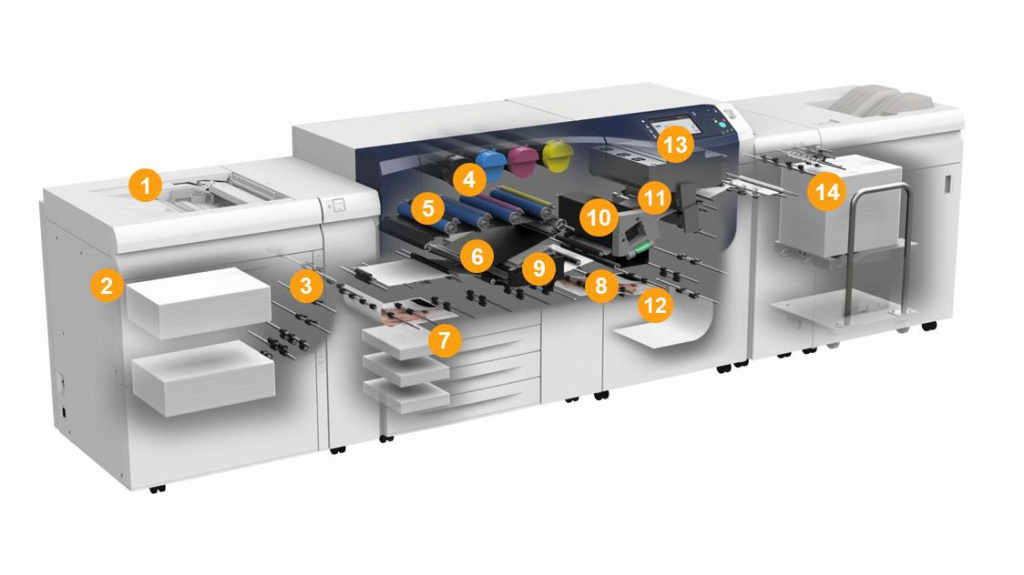

На диаграмме ниже схематично представлены основные элементы цветной цифровой печатной машины Xerox 3100 Press и последовательность выполнения операций процесса печати:
Перед началом печати оператор загружает необходимый материал в один из трех доступных источников подачи бумаги: (1) обходной лоток, (2) двухлотковый модуль подачи по 2000 листов в каждом, оснащённый системой раздува стопы по передней и боковой кромкам, или в (7) интегрированные лотки печатного модуля.
Загрузку бумаги можно производить прямо во время печати, а переключение между лотками происходит автоматически. После запуска задания на печать, из выбранного оператором лотка, лист подается в зону выравнивания / приводки листа (3). Новая технология приводки листа обеспечивает совмещение лица с оборотом в узком диапазоне допусков с помощью электронных средств контроля за перекосом, перпендикулярностью и положения по передней кромке от первого до последнего отпечатка в каждом тираже и от заказа к заказу. Точность совмещения Front-to-Back (лицо-оборот) при двусторонней печати составляет +/- 0.5 мм.
До поступления листа на стол выравнивания, тридцатидвухлучевые лазерные устройства формируют скрытое изображение c разрешением 2400 х 2400dpi (5) на барабанах фоторецепторов соответствующего цвета, которые входят в состав принт-картриджей (4). Затем, в модуле проявки на скрытое изображение наносится тонер и выполняется последующий перенос изображения с барабана фоторецептора на бесшовный ремень переноса (6). Процесс последовательно повторяется для каждого цвета CMYK.
Таким образом, к моменту, когда лист бумаги выравнен, изображение уже полностью сформировано на ленте, и переносится на запечатываемый материал.
После этого лист с тонером подается вакуумным транспортером в компактный модуль закрепления (9), конструктивной особенностью которого, является ремень закрепления с тефлоновым покрытием вместо нагревательных валов. Данная технология не влияет на скорость печати и минимизирует появление артефактов. Затем, отпечаток проходит модуль охлаждения и систему выпрямления (10), что позволяет без задержки выполнять послепечатную обработку тиража.
ЦПМ оборудована системой автоматической очистки застрявшего листа (8), которая обеспечивает простую, эффективную очистку застрявшей бумаги и практически не требует ручных операций. Машина оснащена автоматическим дуплексом (12), который обеспечивает двустороннюю печать во всем диапазоне плотностей.
Вывод готовой печатной продукции зависит от конфигурации и может осуществляться в сдвигающий выходной лоток, укладчик большой емкости (14) или в другое устройство послепечатной обработки. Совместимость полноцветной цифровой печатной машиной Xerox 3100 Press с финишными устройствами обеспечивает интерфейсный модуль. Для пробных отпечатков и коротких тиражей, укладчик большой емкости оборудован верхним выходным лотком.
В конструкцию машины включена система Full Width Array (FWA) (11) - полноформатная линейка RGB-датчиков, которая позволяет выполнять следующие операции:
- Автоматическая настройка градационной передачи, линеаризация печатного модуля (Automatic Tone (TRC) Adjustment);
- Автоматическая корректировка оптических плотностей по площади листа (Automatic Density Uniformity);
- Автоматическая настройка положения изображения на листе (Automatic Image to Media Alignment);
- Калибровка сервера печати (Calibrating the Color Print Server);
- Построение пользовательских цветовых профилей.
