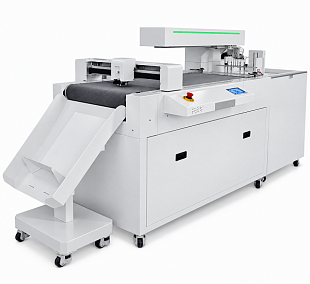

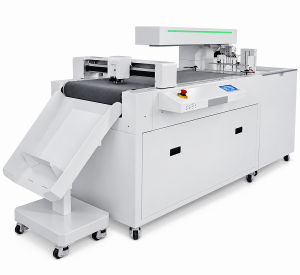

Saga SG-ASF420, режущая система конвейерного типа

Цель нашей компании - продвижение передовых технологий печати от ведущих мировых вендоров на российский рынок при постоянно высоком качестве сервиса.




ASF420 — цифровая система для конвейерной контурной резки (надсечки и сквозной) и биговки. Инновационные технологии реализованы в интуитивно понятном программном обеспечении, интеграция с CorelDraw, выполнение работ по QR-коду. Стабильная система вакуумной подачи материала и вывода. Камеры, встроенные в начало стола, считывающие метки с нижней стороны листа для оптимальной резки и биговки упаковочного картона с белой лицевой поверхностью. Трехзонный вакуумный стол, конвейерного типа. Оптимальное решение для постпечатной отделки как цифровых так и офсетных отпечатков, микрогофрокартона.

Применение: самоклеящиеся материалы, микрогофрированная бумага, магнитный винил, картон, мелованная бумага, крафт-бумага, и т.д.

Конфигурация машины:

  • Режущая система – Х/Y серводвигатели
  • Позиционирование инструментов – CCD камера
  • Держатели инструментов – два двойных
  • Тангенциальные инструменты – лезвия, биговальные диски, биговальный шарик, рисующий инструмент
  • Управление – 7-дюймовая тачскрин панель
  • Комплект поставки: модуль с ленточным столом и подвижной головой с инструментами, модуль с пневмоподачей материала, два компрессора, набор инструментов, ПО.
  • Стол – ленточный с трехзонной вакуумной фиксацией материала
  • Тип сканирования задания - метки, QR-код
  • Максимальный размер материала – 490*710 мм
  • Максимальная область резки – 460*655 мм
  • Максимальный формат при автоподаче – 420*594 мм
  • Скорость инструмента – 100-700 мм/с (шаг 100мм/с)
  • Давление инструмента - 0- 1900 гр.
  • Максимальная плотность материала – до 600 гр
  • Тип подачи материала – пневматический (самонаклад)
  • Механическое разрешение – 0,02 мм
  • Программное разрешение – HPGL, 0.025 мм
  • Интерфейсы – USB, TCP, WiFi, U disk
  • Софт – CutStudio, CorelDraw, Illustrator Plug-in
  • Потребляемая мощность – Стол 700W, Подача – 750W
  • Габариты – Модуль стола 1595*810*940 мм, Модуль подачи – 930*860*940 мм
  • Вес – Модуль стола 267 кг, Модуль подачи 191 кг.

Saga SG-FCT6698 (11).jpg Saga SG-FCT6698 (12).jpg

Области применения:

SG ASF420 области применения.jpg

Обзор режущей системы

Резка и биговка упаковки из картона на Saga SG-ASF420


Бренд Saga
Комплектация Модуль с ленточным столом и подвижной головой с инструментами, модуль с пневмоподачей материала, два компрессора, набор инструментов, ПО
Ширина, мм 460 х 655
Рабочий стол Допустимая ширина листа: 490-710 мм
Материалы Самоклеящаяся наклейка / Картон, гофрированная бумага
Давление на нож, г 1900
Скорость резки, мм/сек 100-700
Типы инструмента лезвия / рисующий инструмент / биговальные диски / биговальный шарик
Интерфейсы USB , TCP , WiFi, U disk , Interface
Размеры (Ш x Г x В), мм 930 х 860 х 940 (платформа для подачи) / 1595 x 810 x 940 (плоттер) / 1095 x 1031 x 1417 (платформа в упаковке) / 2168 x 1298 x 1332 (плоттер в упаковке)
Вес, кг 128 (платформа) / 191 (платформа в упаковке) / 267 (плоттер) / 402 (плоттер в упаковке)
